U5慣導RTK傾斜測量校準操作說明及注意事項

       U5專業版RTK帶有慣導模塊，可以進行傾斜測量作業，但在作業前需要進行校準。那么校準如何操作呢？需要注意些什么？下面就具體給大家解答一下。

　    1、校準準備使用UFOPad軟件連接儀器，點擊儀器，選擇儀器設置將傾斜測量打開，然后將儀器設置為移動站模式并連接cors賬號得到固定解。注意使用這個功能，儀器高必須設置正確。

　　2、磁校準點擊軟件測量—點測量，進入點測量頁面，軟件自動提示進入磁校準。

　　校準方法：手拿對中桿上部，使桿尖在地面畫圓，等到彈窗提示頁消失即可。

　　磁校準和慣導初始化步驟圖

      3、慣導模塊初始化磁校準完成后界面顯示慣導不可用圖標，可拿著儀器隨意走動40米左右，等待提示慣導可用即初始化完成。

　　注：初始化過程中注意保持儀器固定解，初始化后等待幾秒鐘再進行點的采集等工作能確保準確性。當作業時出現慣導精度不足的提示，按照彈窗提示簡單搖晃幾次即可恢復慣導可用狀態。

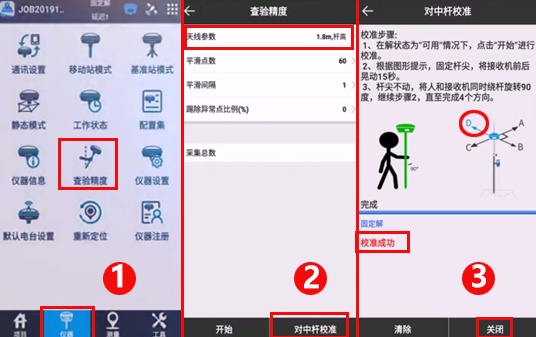

　　對中桿校準步驟圖

      4、對中桿校準若覺得慣導精度不夠可對對中桿進行校準。點擊儀器-查驗精度，設置正確的桿高，點擊對中桿校準，點擊開始（重新校準時先點擊清除），然后按提示完成4個方向操作，屏幕顯示校準成功，點擊屏幕右下角關閉即可。
